Nube de puntos en BIM: del escáner al modelo inteligente
26 agosto, 2025
Actualizado: 14 agosto, 2025
La nube de puntos permite capturar el entorno real con gran precisión e integrarlo en flujos BIM. Se aplica en diseño, construcción y operación para mejorar la calidad del modelo y la toma de decisiones. Imprescindible para profesionales BIM.
Captura del entorno: de la realidad al dato

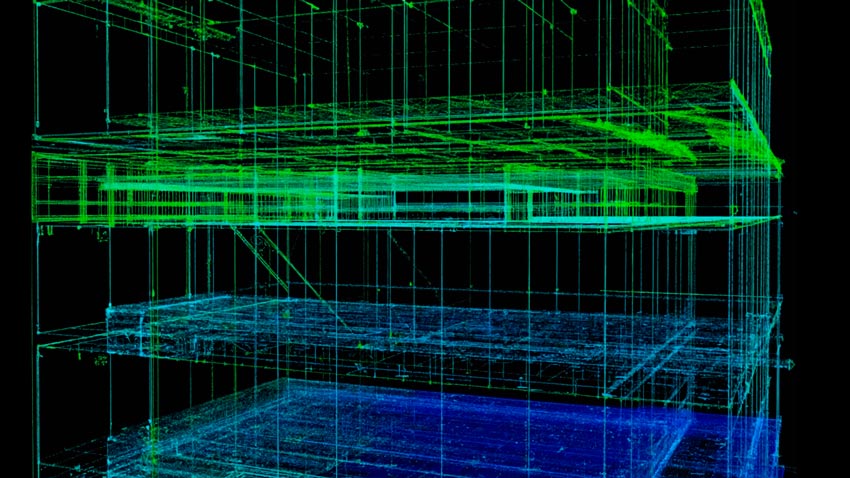

La nube de puntos es una representación digital compuesta por millones de puntos tridimensionales que capturan con gran precisión la geometría de un entorno físico. Esta técnica se ha consolidado como una herramienta clave para la digitalización del entorno construido, y su integración con metodologías BIM permite mejorar la toma de decisiones desde fases tempranas del proyecto.
Se ha convertido en una herramienta imprescindible para los profesionales BIM que quieren optimizar sus flujos de trabajo. Existen cursos BIM y programas como el máster BIM management que incluyen formación especilizada.
¿Cuándo y por qué escanear? Decisiones estratégicas en obra y rehabilitación
Escanear no siempre es obligatorio, pero cuando intervienes sobre edificios existentes —sin documentación fiable o con geometrías complejas— el escaneo 3D se convierte en una fuente de veracidad. En entornos con estructuras irregulares o elementos ocultos, contar con una nube de puntos ahorra tiempo, evita errores y aporta seguridad.
Es importante preparar el entorno antes del escaneo. Retirar objetos móviles, planificar los puntos de escaneo, etiquetar espacios y coordinar horarios con otros equipos de obra puede marcar la diferencia entre un escaneo usable y uno que haya que repetir.
Escáner láser vs. fotogrametría: no es solo una cuestión de coste
- Escáner láser terrestre (TLS): Usa tecnología LiDAR para registrar millones de puntos por segundo con alta precisión. Ideal para estructuras complejas o espacios interiores.
- Fotogrametría: Reconstruye volúmenes desde imágenes. Útil en entornos exteriores, aunque menos precisa y sensible a condiciones de luz.
Elegir entre uno u otro depende del objetivo, presupuesto y nivel de detalle requerido. A veces, incluso se combinan ambas técnicas.
Primeros pasos tras la captura: procesado y validación
Registro y limpieza de la nube: software, trucos y errores frecuentes
Una vez capturados los datos, llega el momento crítico: el registro. Un mal registro (alineación de escaneos) puede generar desviaciones inaceptables. Herramientas como ReCap o Cyclone ofrecen procesos semiautomáticos, pero siempre requieren revisión manual.
Es importante limpiar ruido, eliminar duplicados y segmentar por áreas funcionales o niveles.
Estándares de entrega: naming, segmentación, formatos
Si estás trabajando bajo ISO 19650 o un entorno colaborativo formal, el nombre de archivo, versión, codificación y estructura de carpetas no son opcionales. Se deben acordar desde el inicio y mantenerse coherentes para evitar errores o sobreescrituras.
Flujo de validación en entornos colaborativos (CDE)
Una buena práctica es subir las nubes en estado S0 (Work In Progress), y validar su geometría con los responsables de disciplina antes de integrarlas en modelos BIM federados. La coordinación con el gestor BIM o Common Data Environment (CDE) es esencial para evitar duplicidades o errores de interpretación.
De la nube al modelo: integración efectiva en procesos BIM
¿Modelar todo o solo lo relevante?
No todo lo que se escanea se modela. Es fundamental definir desde el inicio qué se necesita representar y con qué nivel de desarrollo (LOD) y de información (LOI). Modelar elementos irrelevantes solo aumenta el peso del archivo y genera sobrecarga para el equipo.
Una nube de puntos puede pesar varios gigabytes. Para no ralentizar Revit o Navisworks, es recomendable dividirla en zonas, comprimirla y trabajar con secciones activadas según necesidad. También es clave usar el viewer adecuado para navegar sin forzar el software de modelado.
La integración efectiva de una nube de puntos en un modelo BIM exige dominar no solo el software, sino también los criterios de modelado y coordinación. En programas como nuestro máster BIM, se trabaja desde la captura y procesado de la nube, hasta su federación en modelos complejos siguiendo estándares como ISO 19650.
Casos prácticos: rehabilitación, coordinación de obra y FM
- En rehabilitación, modelamos lo que afecta a la intervención: muros estructurales, huecos, instalaciones visibles, etc.
- En obra nueva, usamos la nube para comprobar desviaciones con respecto al modelo.
- En facility management, se puede mantener la nube como referencia, sin necesidad de modelar todo.
Gestión de nubes en proyectos grandes: rendimiento, estructura y colaboración
Organización del archivo por zonas, fases y disciplinas
En proyectos complejos, se organizan las nubes por sectores del edificio, plantas, fechas de escaneo o incluso disciplinas (arquitectura, MEP, estructura). Esto permite localizar y cargar solo lo necesario.
Sincronización en equipos distribuidos: soluciones y buenas prácticas
Cuando se trabaja con varios equipos o sedes, se usan plataformas colaborativas como BIM 360 o herramientas de transferencia como Asite, Trimble Connect o Dropbox Enterprise. Es vital documentar los cambios y asegurar que todos trabajan sobre la última versión.
Compatibilidad entre software y entornos
El ecosistema incluye ReCap, Revit, Navisworks y herramientas especializadas como CloudCompare. Es importante tener clara la compatibilidad entre extensiones (.rcs, .e57, .las) y definir un flujo de exportación/importación estable.
Marco normativo y entregables: cómo hacer las cosas bien desde el minuto uno
Requisitos según ISO 19650 y su impacto en el flujo
ISO 19650 establece principios de gestión de la información en entorno colaborativo. Esto incluye codificación de archivos, estructura de carpetas, estados de entrega (WIP, Shared, Published), y roles dentro del equipo BIM.
Entregables recomendados y buenas prácticas
En proyectos bien gestionados, deberías entregar:
- Nube bruta (archivo original).
- Nube depurada y segmentada.
- Modelos BIM con referencias a la nube.
- Viewer interactivo (Navisworks o similar) para el cliente.
Se recomienda incluir desde el pliego técnico:
- Nivel de detalle requerido en la nube.
- Requisitos de registro y tolerancia.
- Formato y frecuencia de entregables.
Así se evitan malentendidos y reprocesos.
Preguntas frecuentes sobre nubes de puntos y BIM
¿Es necesario tener conocimientos avanzados en BIM para trabajar con nubes de puntos?
No de forma obligatoria, pero sí es recomendable. Cuanto mayor sea tu comprensión del flujo de trabajo BIM, más fácilmente podrás integrar los datos obtenidos por escaneo 3D en los modelos y coordinar con otros equipos.
¿Qué tamaño puede alcanzar una nube de puntos?
Dependerá del nivel de detalle y del área escaneada, pero los archivos pueden alcanzar fácilmente decenas de gigabytes. Por eso es importante contar con hardware potente y estrategias de segmentación.
¿Cuál es la diferencia entre una nube de puntos y un modelo BIM?
La nube de puntos es una representación densa de datos sin semántica, mientras que el modelo BIM es una estructura digital inteligente con información paramétrica y relaciones entre elementos. La nube sirve como base para construir el modelo.
¿Puedo usar una nube de puntos sin convertirla a modelo BIM?
Sí. En muchas ocasiones se usa directamente como referencia visual o para toma de medidas, especialmente en obra o para revisión de activos construidos.
¿Qué errores son comunes al trabajar con nubes de puntos?
Errores típicos incluyen: escaneos mal registrados, falta de puntos en zonas oscuras o reflectantes, y sobrecarga de archivos por no filtrar datos irrelevantes. La experiencia y la formación ayudan a evitarlos.
Conclusión: ¿Merece la pena integrar la nube de puntos en tus proyectos BIM?
Sin duda. No es solo una tecnología interesante, es una herramienta transformadora cuando se utiliza con criterio. Hay equipos que han reducido semanas de trabajo a pocos días gracias a un buen escaneo. También hay proyectos con errores costosos por confiar en planos obsoletos.
Dominar esta tecnología no es solo saber escanear, sino saber cómo, cuándo y para qué usarla dentro de un flujo BIM completo. Así que si estás metido en el mundo del BIM, y quieres dar el siguiente paso, esta es una de esas competencias que marcan la diferencia.
Dominar esta tecnología es una de esas competencias que marcan la diferencia en la carrera de cualquier especialista. Si quieres dar el salto y formarte de manera profesional, puedes explorar nuestros másteres BIM y otros cursos BIM que combinan teoría, práctica y herramientas reales de la industria.
