Digitalización del Templo Chuzu con HBIM y Revit: patrimonio en 3D
11 septiembre, 2025
Autor: Miguel Picado Filgueira, BIM Manager y director del área BIM de The Factory School
Tema: HBIM
La digitalización del Templo Chuzu con HBIM por Jiamin Zhang y colaboradores muestra cómo este método, combinado con Revit, escaneo láser y UAV, permite digitalizar patrimonio histórico en 3D con precisión milimétrica. Se ha creado una biblioteca reutilizable de más de 330 familias BIM y abre aplicaciones en restauración, formación académica y experiencias inmersivas.
¿Por qué digitalizar el patrimonio arquitectónico?
La digitalización del patrimonio arquitectónico es una necesidad creciente en el contexto actual, donde la conservación, documentación y gestión eficiente del entorno construido son pilares fundamentales para arquitectos, historiadores y profesionales del BIM. Especialmente en edificaciones antiguas, muchas veces construidas con técnicas artesanales y materiales vulnerables, el riesgo de pérdida o deterioro obliga a buscar soluciones tecnológicas que aseguren su preservación.
Un caso ejemplar es la reciente digitalización del Templo Chuzu con HBIM de alta precisión, una joya de la arquitectura construida con madera de la dinastía Song. Este proceso, está documentado en un estudio publicado por npj Heritage Science (Nature, 2025) por Jiamin Zhang y colaboradores, que combina tecnologías de escaneo láser, UAV y fotogrametría, integradas en un flujo de trabajo con Revit adaptado específicamente para el patrimonio.
Primero de todo habrá que entender qué es el HBIM (Heritage Building Information Modeling) es una extensión de la metodología BIM, orientada a la digitalización y gestión de edificaciones históricas. A diferencia del BIM tradicional, que suele aplicarse a obras nuevas o recientes, el HBIM se adapta a las particularidades del patrimonio construido, incorporando datos históricos, estados de conservación y elementos no estandarizados.
HBIM frente a BIM convencional
Mientras que el BIM convencional se basa en bibliotecas de objetos estandarizados y procesos predecibles, el HBIM requiere un enfoque más flexible. La diversidad morfológica de las estructuras patrimoniales, la falta de documentación previa y la necesidad de incluir información contextual hacen del HBIM una metodología más artesanal y multidisciplinar.
El HBIM se está consolidando como una herramienta indispensable para:
- La restauración y rehabilitación arquitectónica.
- La educación en programas de arquitectura y conservación.
- La planificación del mantenimiento a largo plazo.
- La investigación histórica y estructural.
El desafío de digitalizar arquitectura de madera tradicional china
El Templo Chuzu representa un reto significativo desde el punto de vista técnico. Construido sin clavos, mediante ensamblajes milenarios como el sistema puzuo, y cargado de simbolismo decorativo, este edificio exige una digitalización que respete tanto su geometría como su historia.

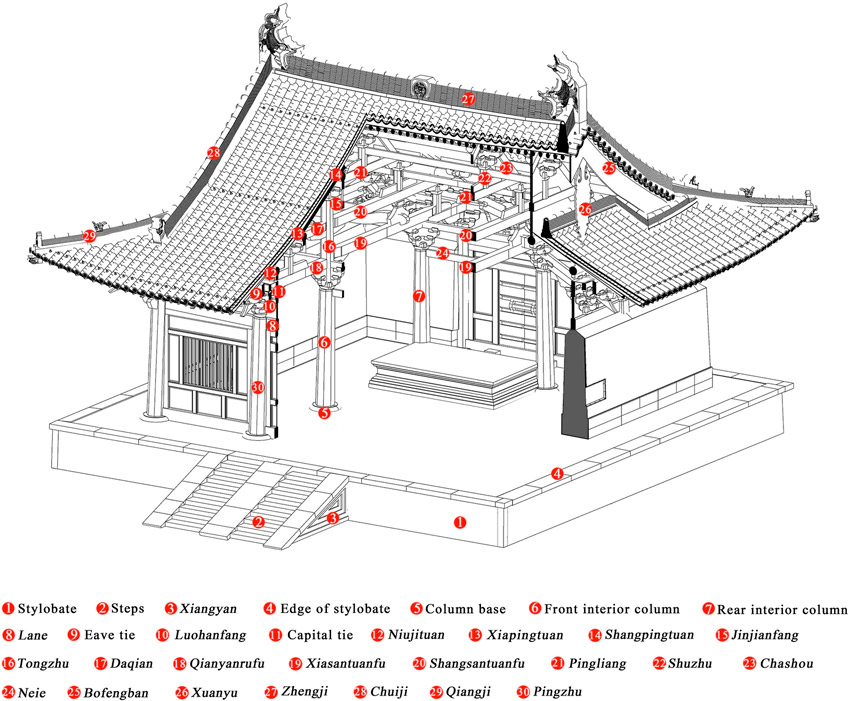

Fuente: Zhang, J., Lyu, H., Yao, S. et al. “Heritage Building Information Modeling of Chinese Timber Architecture: The Main Hall of Chuzu Temple”, npj Heritage Science (Nature, 2025), Figura 2. Licencia CC BY-NC-ND 4.0.
Complejidades técnicas y simbólicas del sistema puzuo
El sistema puzuo consiste en complejas estructuras de ménsulas de madera que distribuyen las cargas desde la cubierta hasta las columnas, sin necesidad de fijaciones metálicas. Digitalizar estos ensamblajes requiere una comprensión profunda del funcionamiento estructural y del significado cultural de cada componente.
Limitaciones de las bibliotecas BIM convencionales
Las bibliotecas genéricas de Revit no contienen objetos que representen correctamente los complejos y ornamentados elementos de la arquitectura tradicional china. Esto se debe a que dichas bibliotecas están pensadas para edificaciones contemporáneas y estandarizadas, no para estructuras históricas ensambladas sin clavos y con detalles simbólicos como el sistema puzuo.
Cómo se modeló el Templo Chuzu
Captura de datos multifuente (TLS, UAV, fotogrametría)
La digitalización comenzó con una recolección de datos exhaustiva mediante:
- Escáner láser terrestre (TLS): Se obtuvo una nube de puntos de más de mil millones de datos, con una precisión inferior a 3 mm.
- Drones (UAV): Se capturaron zonas inaccesibles desde tierra con una precisión aproxmada de ±1 cm.
- Fotogrametría y archivo histórico: Se completaron lagunas informativas y se validaron decoraciones.
Este enfoque combinatorio aseguró una representación tridimensional precisa y documentada.
Validación de precisión con nubes de puntos
Cada elemento modelado fue comparado con la nube de puntos para garantizar su fidelidad geométrica. El margen de error fue mínimo, lo que demuestra la viabilidad del enfoque HBIM incluso en estructuras con alto grado de complejidad.
Biblioteca Revit personalizada: creando familias únicas para patrimonio
El equipo investigador tuvo que desarrollar una biblioteca HBIM personalizada desde cero, modelando a medida cada componente arquitectónico: columnas y vigas tradicionales, techumbres jerarquizadas, ménsulas, tejas ornamentales y plataformas elevadas.
Pero esta biblioteca no se quedó como una solución puntual. Su desarrollo evolucionó a lo largo del proyecto para convertirse en una herramienta reutilizable y escalable, con más de 330 familias paramétricas organizadas en 66 categorías. Cada familia fue diseñada para representar fielmente elementos reales, permitiendo variaciones según tipo, daño o decoración.
Hoy, esta biblioteca constituye una base de conocimiento que puede ser integrada en proyectos de investigación, programas formativos y entornos de simulación avanzada como Unreal Engine.
Aplicaciones futuras: simulación, mantenimiento, restauración
Además de la precisión geométrica, el modelo HBIM incorporó información documental y de conservación. Cada componente se enriqueció con datos clave sobre materiales, estado actual y contexto histórico, lo que permite usar el modelo no solo como réplica tridimensional, sino también como base de gestión patrimonial. Gracias a esta riqueza informativa, el modelo puede servir como base para:
- Simulaciones de carga o respuesta sísmica.
- Planes de restauración.
- Gestión del mantenimiento preventivo.
- Exposiciones educativas y experiencias inmersivas.
La metodología y el modelo del Templo Chuzu son especialmente útiles en programas académicos que abordan la digitalización patrimonial desde una perspectiva interdisciplinar. Se integran cada vez más en itinerarios de formación como en el máster BIM donde este tipo de casos reales son clave para el aprendizaje aplicado.
FAQs sobre el proyecto HBIM del Templo Chuzu
¿Qué es HBIM?
Es una metodología que adapta BIM para estructuras históricas, integrando información geométrica y contextual.
¿Qué nivel de precisión tiene el modelo?
Inferior a 3 mm en TLS y ±1 cm con UAV.
¿Qué contiene la biblioteca Revit?
Más de 330 familias: techos, puzuo, tejas, ornamentos, columnas, etc.
¿Puede usarse para análisis estructural?
Sí, si se complementa con datos estructurales adicionales.
¿Está disponible el modelo?
Sí, bajo licencia Creative Commons mediante solicitud a los autores.
Conclusión: una hoja de ruta para la digitalización del patrimonio
La digitalización del Templo Chuzu representa una de las aplicaciones más completas de HBIM en el contexto del patrimonio arquitectónico asiático. No solo aporta un gemelo digital fidedigno, sino una metodología escalable que puede ser replicada en otros contextos.
Este proyecto demuestra que, con las herramientas adecuadas y un enfoque interdisciplinar, es posible superar los límites de las bibliotecas BIM genéricas y generar modelos que respeten la historia, la técnica y la cultura de cada edificación.
Además se demuestra que la enseñanza del BIM debe adaptarse a contextos históricos y no solo a edificios contemporáneos. La integración de Revit con datos históricos y simbólicos permite formar a futuros profesionales con una visión más completa y contextualizada.
El HBIM exige competencias en tecnología y documentación técnica. Este enfoque integral debería formar parte de los planes de estudio avanzados, como los que ofrece el máster BIM manager.
Puedes leer el artículo completo: https://www.nature.com/articles/s40494-025-01926-1
